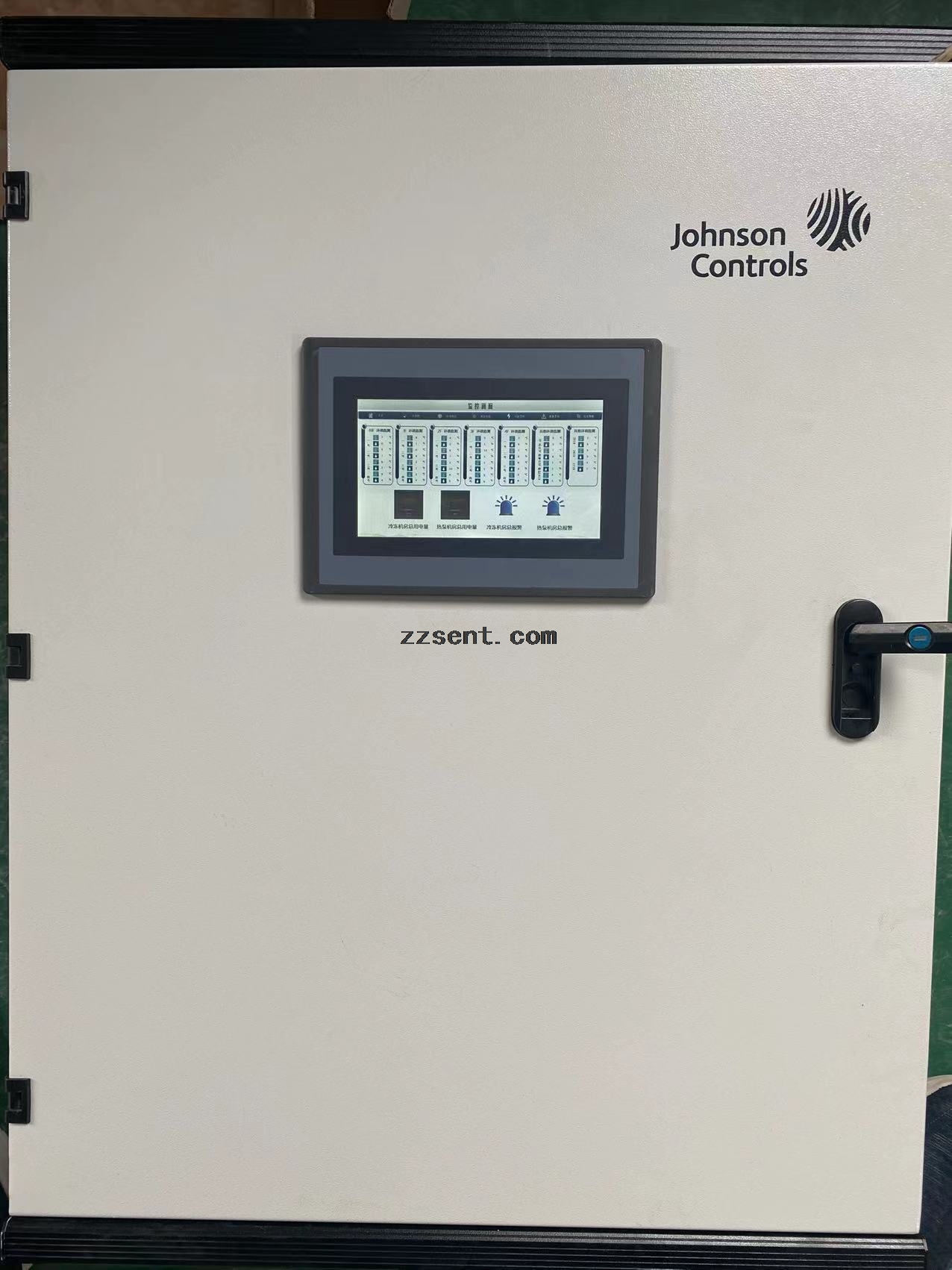

一:控制箱保护壳
DDC控制箱保护壳产品全部使用冷扎钢板,表面经过酸洗磷化,环氧树脂静电喷涂处理,美观耐用。防护等级不低于IP43,箱内配有安装底板,可安装各种电器设备,门板开启角度≥90度,转动灵活。控制箱板材壁厚不低于1.5mm,箱门应贴有清晰的标识标牌。

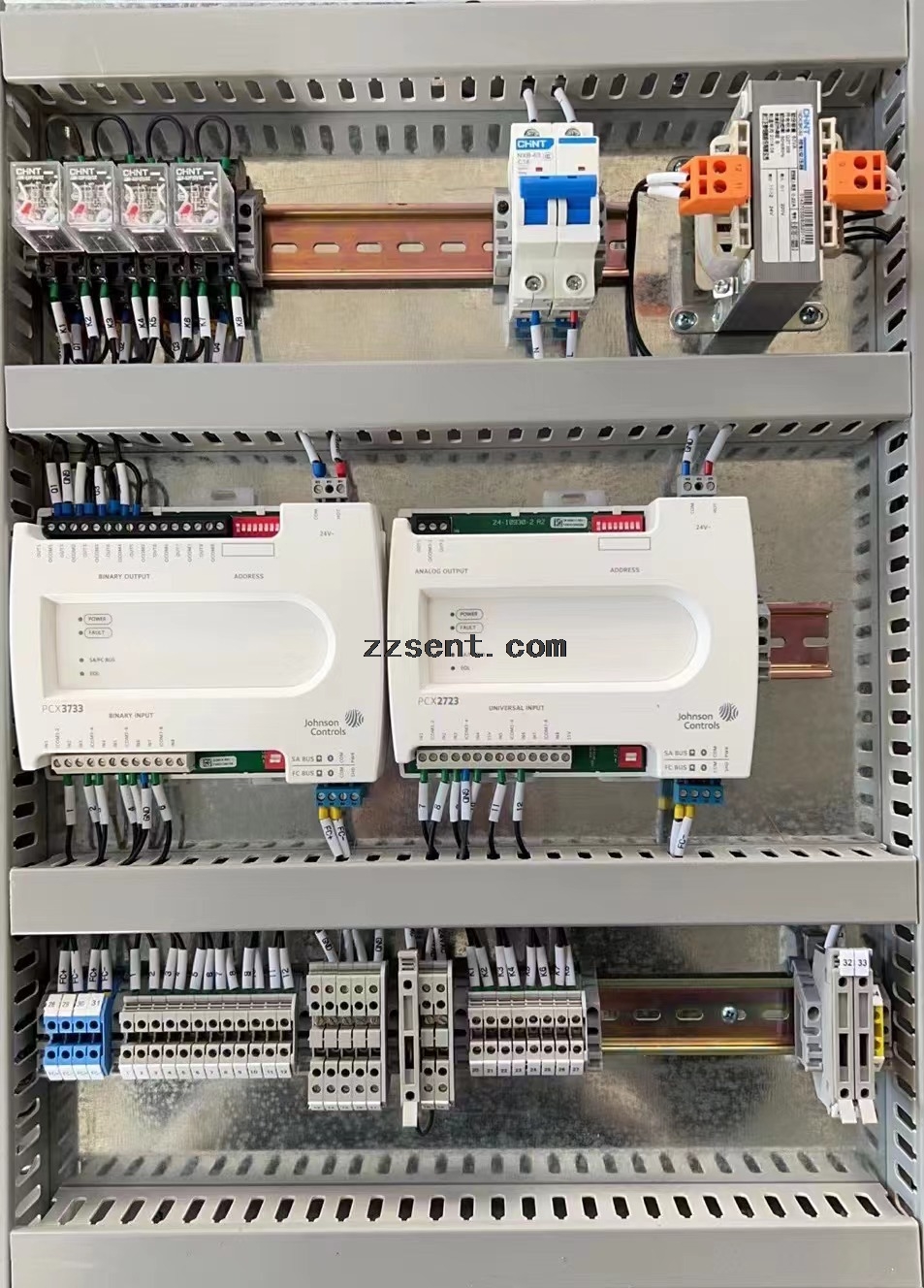

二:箱内主材
电源装置:箱内采用AC24V交流输出变压器,输入电压为AC220V,符合JB/T 5555标准,线圈材质为铜,额定频率为50~60Hz,绝缘等级B;产品品牌为国产优质品牌,产品符合CE认证并提供报告。
电气装置:箱内主要电子元器件主要涵盖断路器、继电器,箱内断路器采用施耐德同档次品牌,并符合GB100963.1及IEC 60898-1标准,具备短路保护、过载保护、隔离功能、故障断开明确指示、正面视窗以红色指示断路器故障脱扣,工作电压230V~400V;箱内继电器采用施耐德同档次品牌,2开2闭8触脚,线圈负荷不低于5A,线圈电压为AC24V;
成套组装:根据点表需求对控制器点位引至端子排,所有控制柜端子排及线槽采用CE认证及阻燃产品,并提供材质的阻燃报告。所有二次配线线径不低于0.75mm²。并对所有接线出具完成的现场接线图,调试参考图;所有跳线采用欧式插针连接,并对每条跳线进行编号标记;对通信总线采用彩色端子进行有效识别,并预留24V供电端子,不低于4路。
